一、半导体检测的技术演进与挑战
随着半导体制造工艺向更小节点、更高集成度发展，晶圆与芯片的缺陷检测已成为影响良率和成本的关键环节。传统检测方式依赖人工目检或固定式设备，存在效率低、一致性不足、易受环境干扰等问题。工业触摸显示器凭借其高清晰度、实时交互与卓越的稳定性，正逐步成为半导体检测体系中不可或缺的可视化与控制核心，推动检测向智能化、高精度化发展。
二、检测系统中的交互界面需求分析
在半导体前道制程与后道封装测试中，检测设备需实现对微米乃至纳米级缺陷的快速识别、分类与记录。某领先的半导体设备厂商为优化其光学检测系统的人机协作效率，引入高性能工业触摸显示器作为交互终端。该设备需具备极高分辨率、灵敏触控响应、强抗干扰能力，并能适应洁净室环境，支持定制化界面与多系统通信，以提升检测流程的整体协同性。
三、工业触摸显示器的定制化解决方案
针对半导体检测场景的特殊要求，可选用专为高精度工业环境设计的触摸显示器，其核心优势如下：
高分辨视觉呈现，辅助精准决策
采用21.5英寸以上真彩工业屏，支持4K超高清显示与广色域覆盖，确保检测图像细节清晰、色彩真实。搭配高性能触控技术，实现流畅的缩放、标注与导航操作，显著提升检测人员的判断准确性与操作效率。
严苛环境适应力，保障持续稳定运行
整机采用全密封设计，表面经防静电与防腐蚀处理，符合洁净车间标准。支持宽温工作与电压波动适应，具备良好的抗振动、抗电磁干扰特性，确保在半导体生产设备连续作业中保持高可靠性。
高度集成与灵活配置，适配多元检测平台

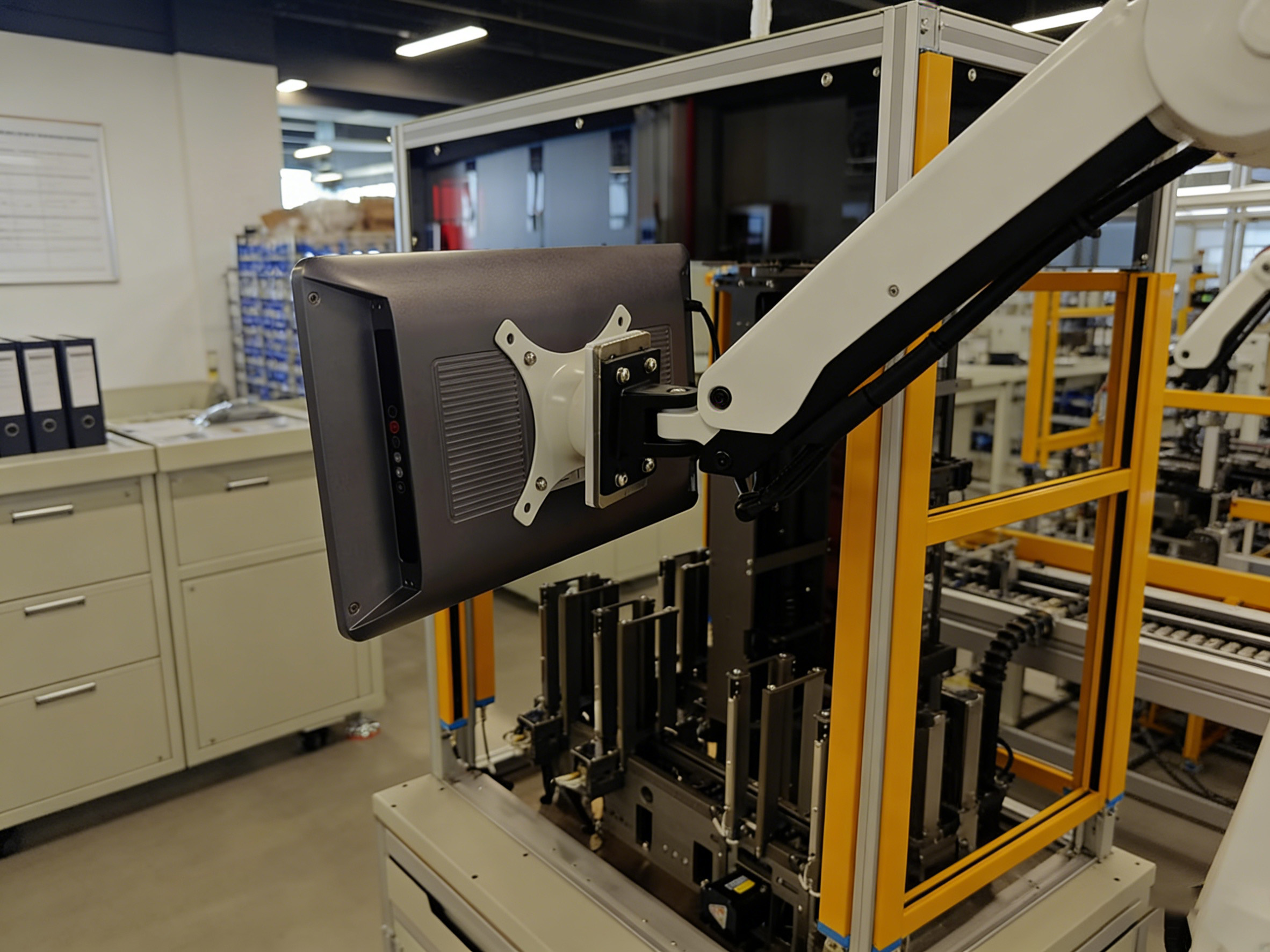

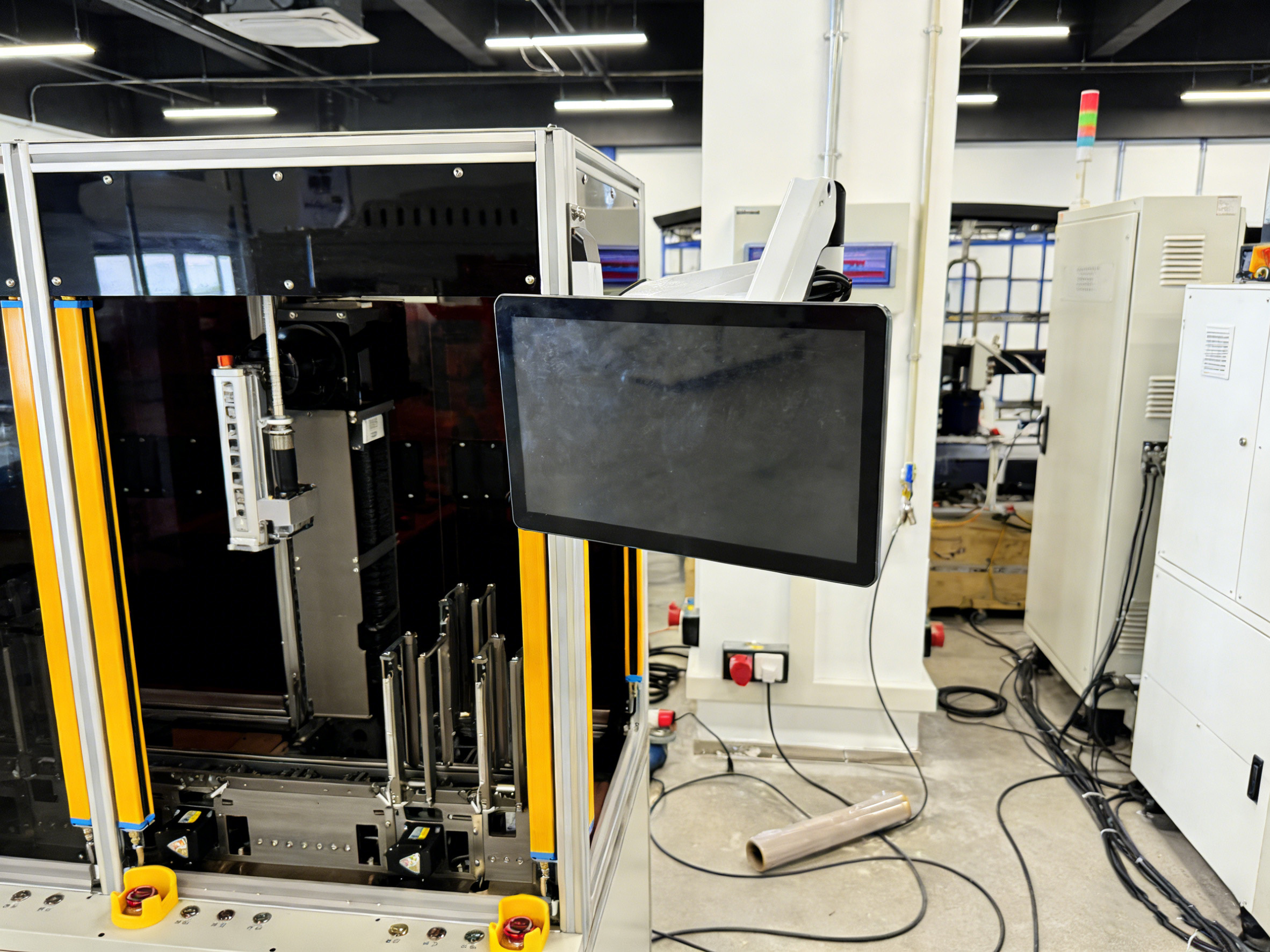

提供多种安装方式与丰富接口选项，支持与视觉系统、运动控制、数据管理软件等无缝对接。可根据客户检测流程定制交互界面、快捷功能键与数据看板，增强系统整体协调性与响应速度。
四、实施效果与客户价值体现

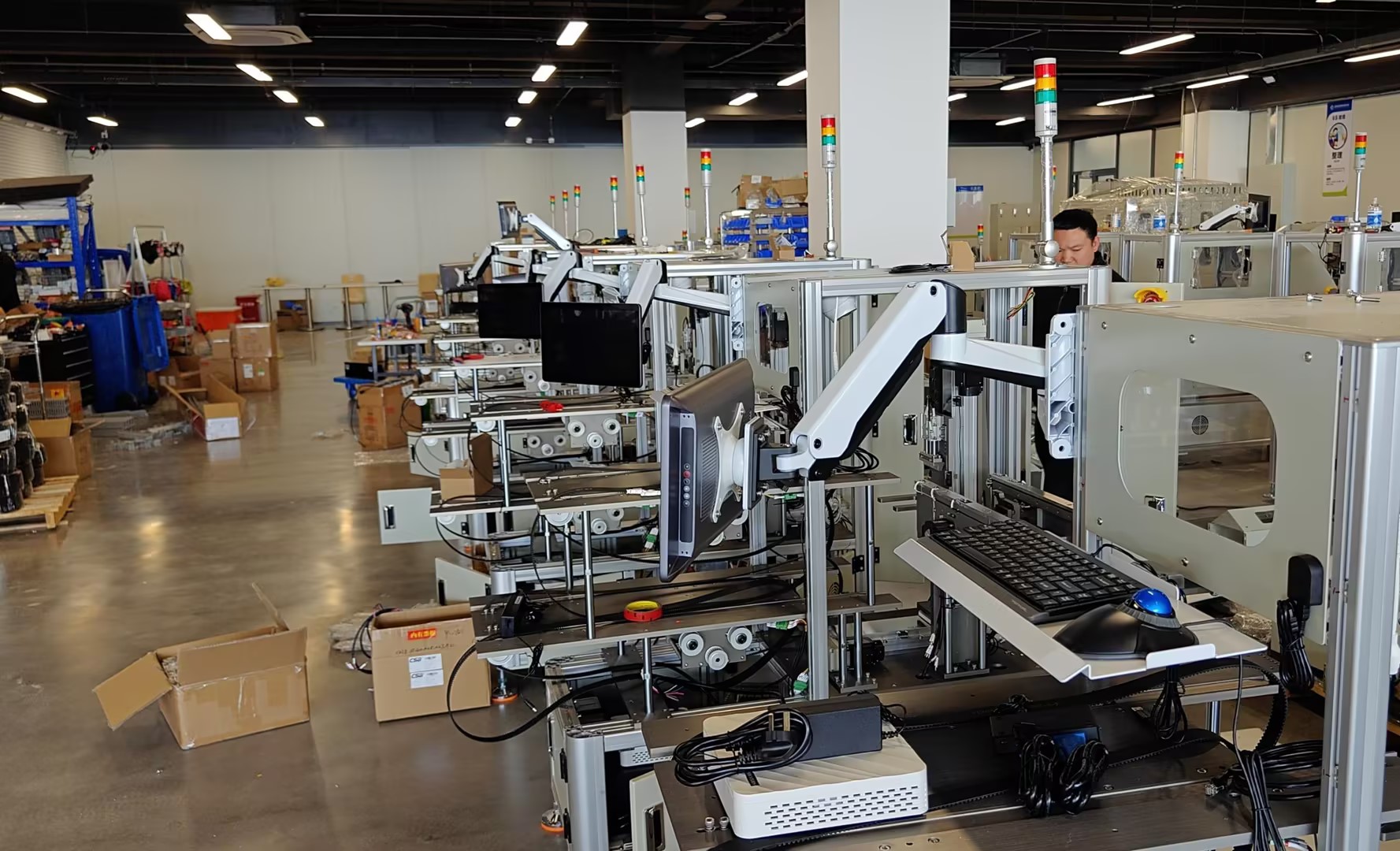

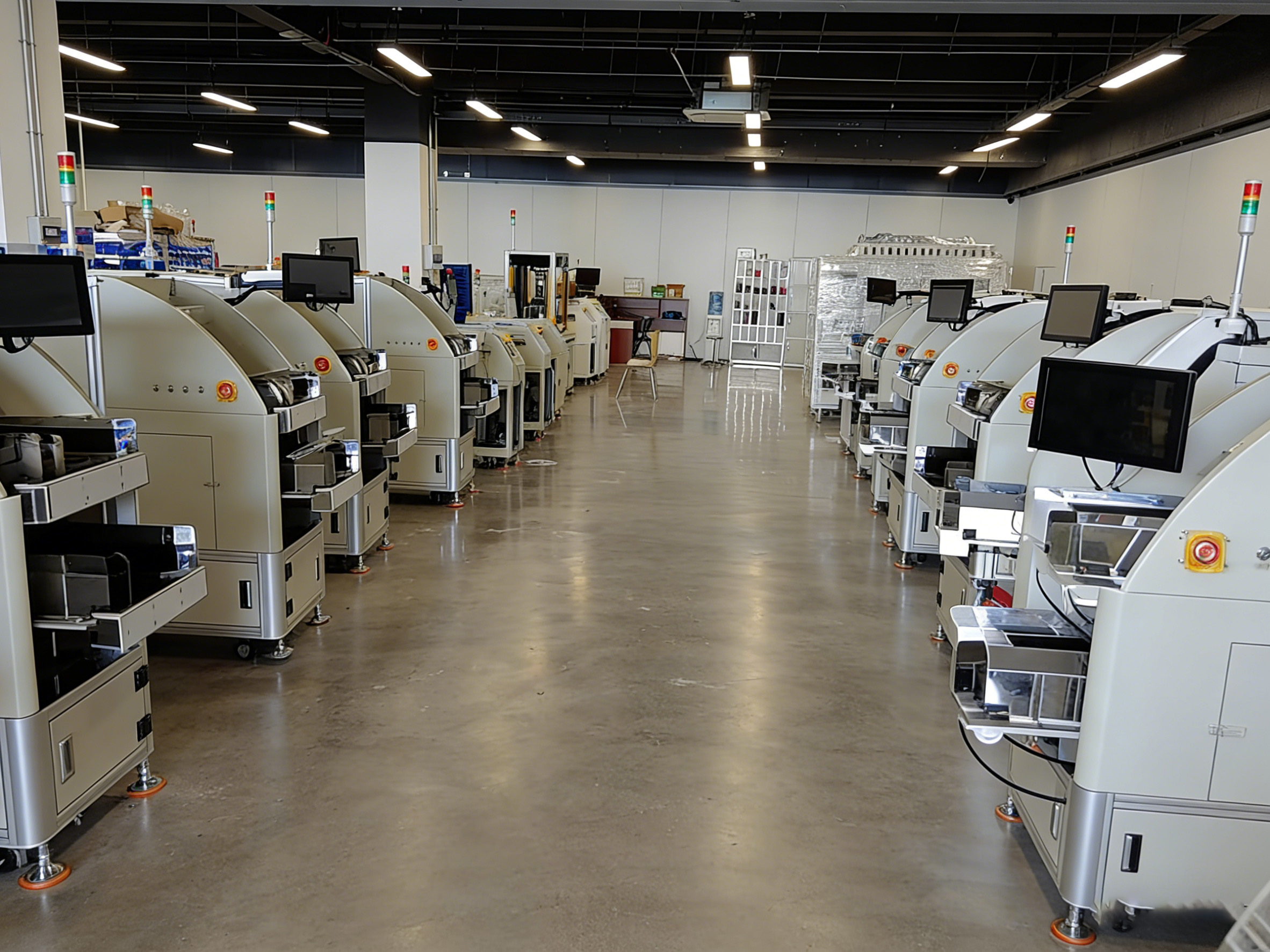

通过部署工业触摸显示器，客户检测系统的操作直观性与响应效率得到显著改善，人员学习成本降低，操作一致性增强。设备在半导体制造环境中的高稳定表现，保障了检测任务连续可靠执行，支持全天候高效运作。此外，显示器的灵活集成与定制能力，帮助客户缩短系统调试周期，加快产品上市节奏，为半导体高质量制造提供了扎实的交互基础设施支撑。
