上海视方：应用与风箱控制柜中的工控一体机

一些大型的工业工厂型场景中，风箱控制柜是通风与空调系统的核心控制节点，负责送风、回风、过滤和温湿度调节。工业级触摸一体机嵌入控制柜，作为人机交互界面，通过PLC/DDC控制器采集送/回风温度、湿度、风量、风机运行状态和过滤器压差等关键参数，动态显示温湿度曲线、风机频率和风量数据。一体机需具备抗电磁干扰设计和宽温工作能力，适应控制柜内变频器、接触器等电气设备产生的复杂电磁环境和设备间温度波动，保障长期稳定运行。

风箱控制柜在楼宇和工业环境中扮演着空气调节中枢的角色。它的任务听起来很直接——把处理好的空气送入目标区域，把回风抽回来再处理，周而复始。但这个过程涉及多个参数的协同：送风温度要控制在设定范围内，回风温度反映房间的实际热负荷，湿度要保持在工艺或舒适度要求的区间，风量决定了换气效率，风机运行状态关系到整个系统能否持续工作，过滤器压差则提示滤网是否需要清洗或更换。这些参数分别由不同的传感器采集，再通过PLC或DDC控制器进行逻辑判断和输出调节。如果没有一个统一的显示界面，运维人员需要轮流查看温控器、风量仪、压差表和风机变频器的面板，信息分散且容易遗漏。

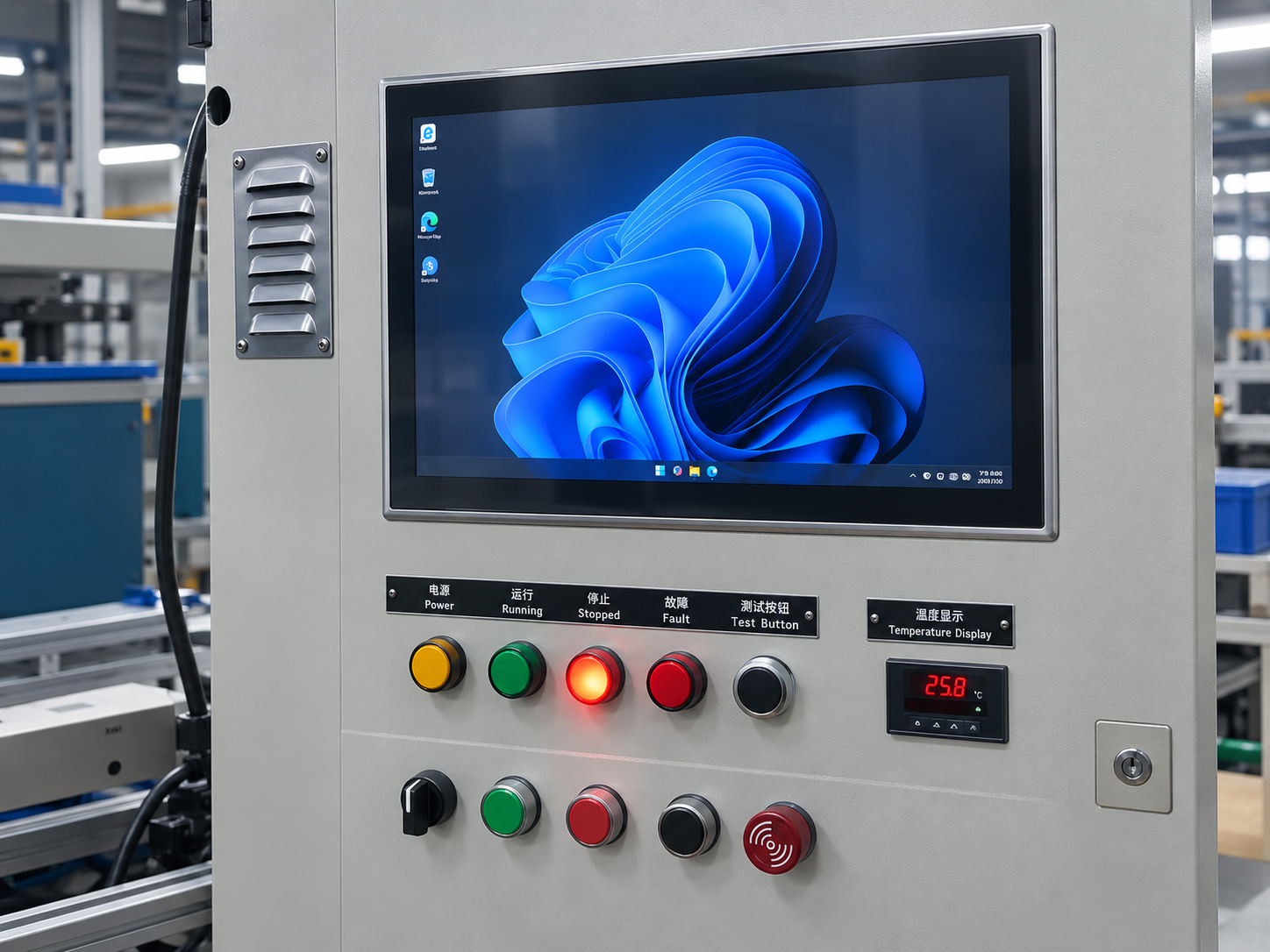

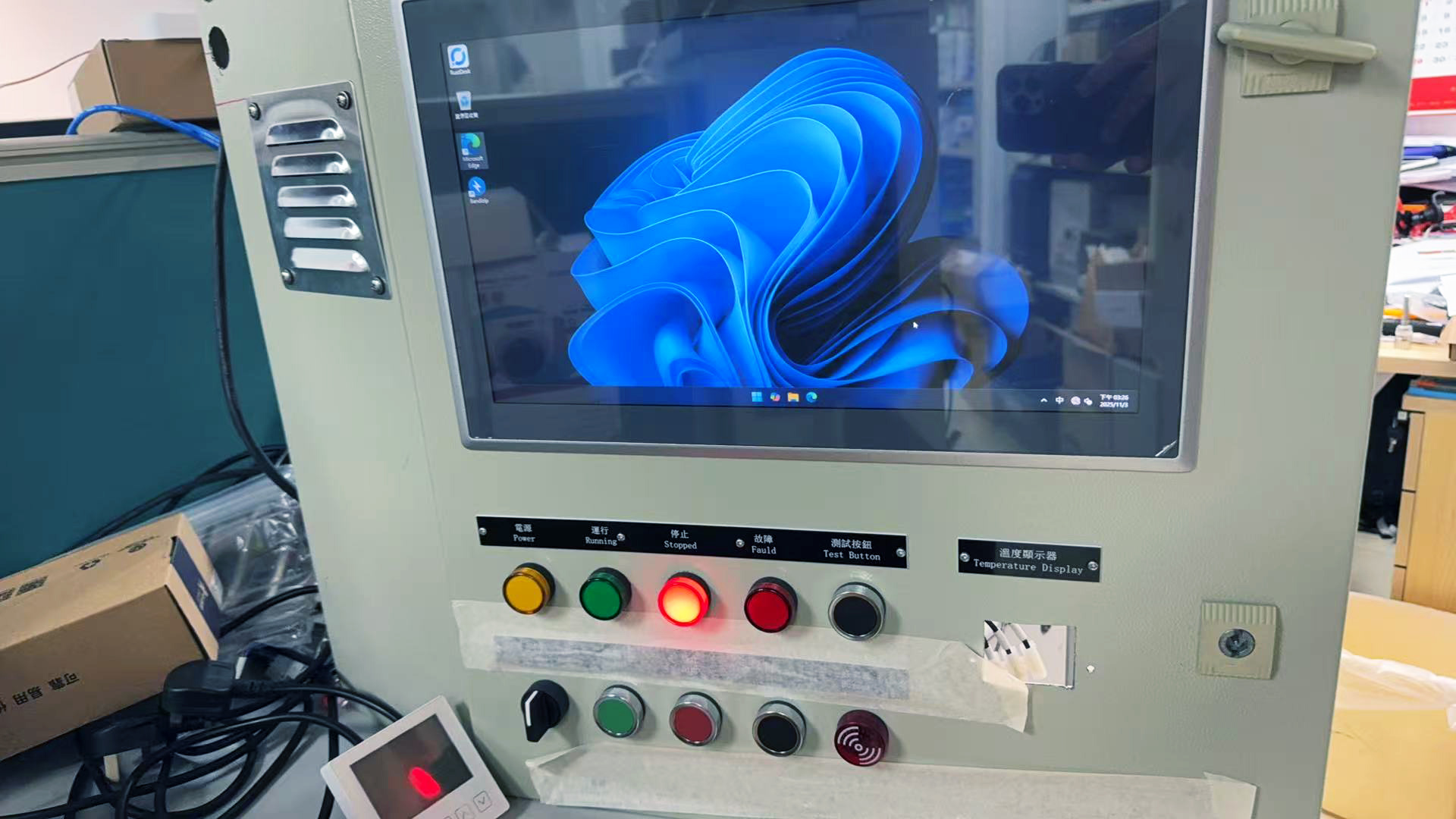

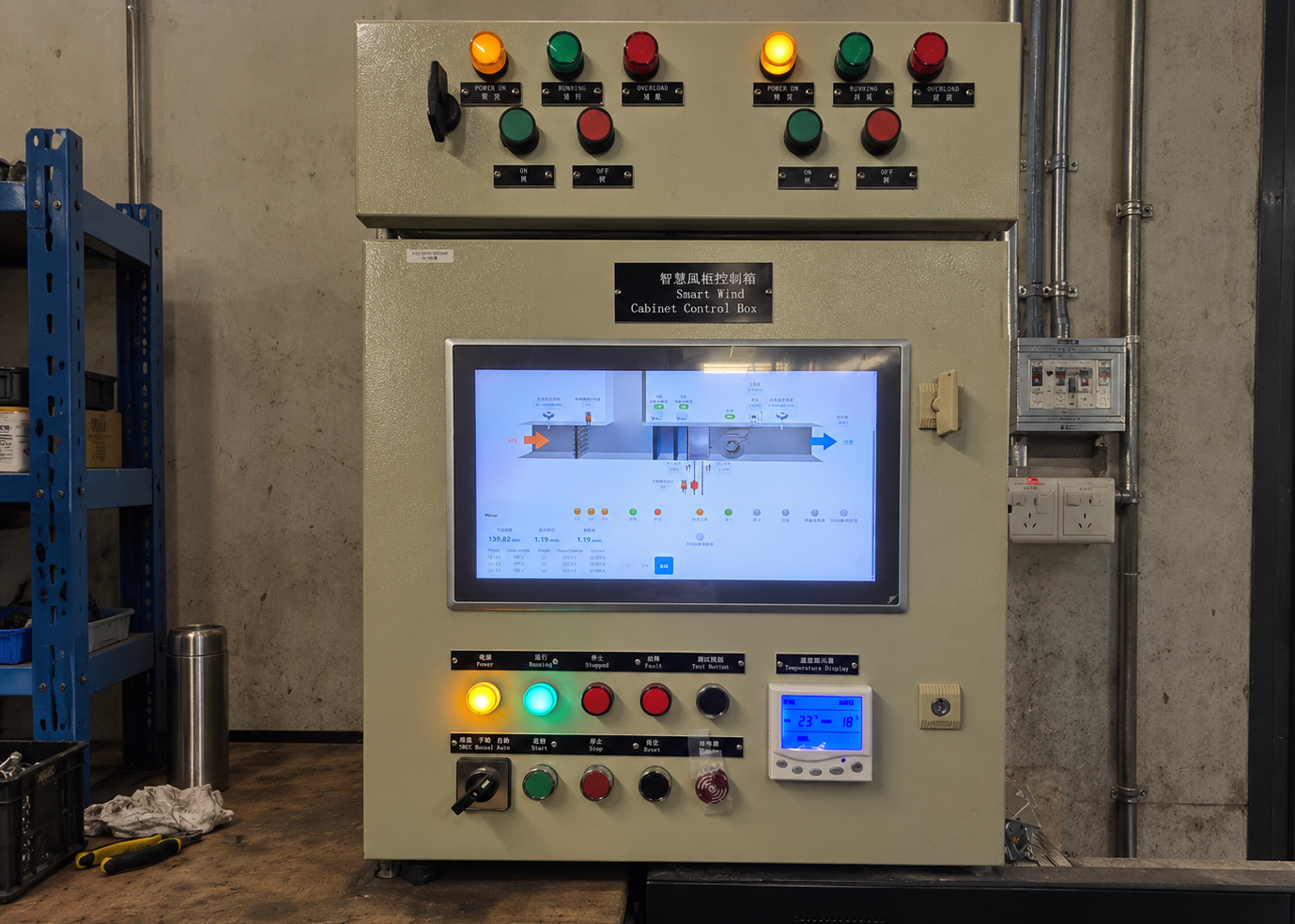

搭载在机柜中的工控一体机，通过直观的面板显示送风温度和回风温度的实时读数与趋势曲线，湿度数值与设定值的偏差，当前风量占额定风量的百分比，风机运行频率和启停状态，以及过滤器两侧的压差值。运维人员站在控制柜前，一眼就能判断整个风柜系统是否在正常区间内运行。如果送风温度持续偏离设定值，屏幕上的曲线会明显上扬或下探；如果过滤器压差超过预警阈值，对应区域变色并弹出提示，提醒运维人员安排清洗或更换。

温湿度曲线不是一组静止的数字，而是随时间实时刷新的趋势图。风机频率的实时显示则反映了系统当前的实际输出——频率升高可能意味着房间热负荷增加，频率降低可能说明系统进入了节能模式或风量需求下降。这些动态信息帮助运维人员理解数据背后的运行逻辑，而不是只看到一堆数字。

抗电磁干扰设计是风箱控制柜场景对一体机的特殊要求。控制柜内部有变频器、接触器、继电器和PLC等电气设备，它们在开关动作时会产生电磁干扰。如果触摸一体机的抗干扰能力不足，屏幕可能出现触控漂移、显示闪烁甚至系统重启。工业级一体机在电源入口增加滤波电路，在信号接口处使用屏蔽线缆和隔离模块，在PCB布局上优化接地设计，这些措施共同保障了屏幕在复杂电气环境中的稳定运行。宽温工作能力则确保一体机在控制柜内温度偏高或设备间环境温度偏低时，仍能正常启动和持续显示。

风箱控制柜的触摸终端是楼宇自控系统和工业环境控制系统中的一个可视化节点。它连接的不仅是传感器和执行器，还有运维人员对整个环境控制系统的感知。设备的稳定运行，不止体现在面板数据的直观体现，在设备的设计上也有充分的考量。
