在工业4.0的落地推进中，工控一体机与工业显示器的分布式部署越来越普遍。然而，工业现场绝非理想的实验室环境。在这里，高压电缆、变频器和大型电机产生的强电磁干扰（EMI）如影随形；同时，由于产线空间的延伸，显示终端与控制主机之间的距离往往远超消费级设备的物理极限。

面对VGA、DVI、HDMI、DP四代同堂的接口现状，如何建立一套既能兼容老旧设备、又能保障长距离高清传输的信号链标准化方案，成为了系统集成商必须攻克的硬核课题。

一、 传统接口的“工业体质”盘点与痛点

要在工业现场制定标准化方案，首先必须清晰认知各大接口的物理局限与边界：

• VGA（模拟信号）：作为老一代工控一体机的标配，VGA具有极强的硬件兼容性。但由于其传输的是模拟信号，在工业现场极易受到接地环路干扰和射频干扰，导致屏幕出现“水波纹”或模糊。其极限传输距离通常不超过15米，且随距离增加画质呈线性劣化。

• DVI（数字信号）：DVI保证了数字传输的精准性，无像素错位。但其接头体积大、无锁紧结构（部分工业定制除外）在震动环境下易松动。其单通道传输距离限制在5米左右，双通道也不超过8~10米。

• HDMI（数字音视频）：现代工控一体机最常用的接口之一。它支持高分辨率和音频同步，但标准HDMI线缆在大空间布线时，超过15米就会出现严重的衰减，甚至导致黑屏、闪屏。

• DP / Mini DP（高带宽数字信号）：拥有极高的带宽和无锁扣设计缺陷的改良。然而，DP对距离极其敏感，标准被动线缆在保证全带宽输出时，距离通常被限制在3米甚至2米以内。

二、 工业级接口转换与信号增强标准化方案

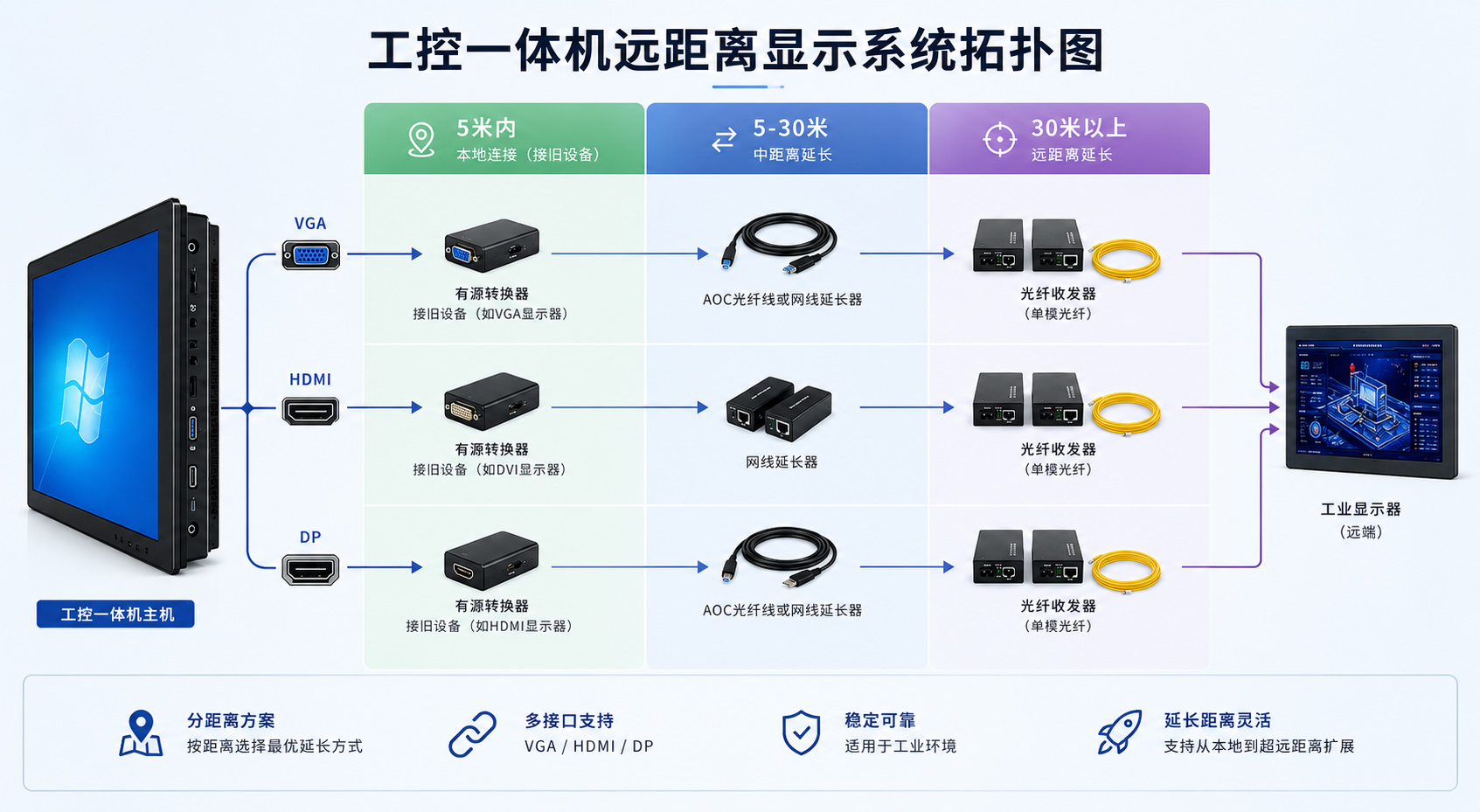

针对上述痛点，工业现场的标准化布线与改造方案应遵循“数字优先、物理隔离、有源增强、光纤跨越”的十六字方针：

1. 短距离（< 5米）的老旧兼容标准化：有源协议转换

当现代DP/HDMI主控的一体机需要连接旧款VGA/DVI显示器时，严禁使用廉价的“被动式转接线”。

• 标准规范：必须采用自带独立供电芯片（有源芯片）的转换器。有源芯片能主动进行数模转换（如DP转VGA）或电平匹配（如DP转DVI），并在转换源头对信号进行一次弱增强，防止因工控主板供电不足导致的信号丢失。

2. 中距离（5米 ~ 30米）的抗干扰标准化：有源光纤（AOC）与网线延长

在此距离段，传统铜缆因趋肤效应和EMI干扰已无法胜任。

• 方案A（HDMI/DP AOC光纤线）：对于15米到30米的固定布线，标准化推荐使用AOC（Active Optical Cable）有源光纤线。其内部利用光纤传输高速视频信号，铜丝仅传输低速控制信号。由于光纤天然免疫电磁干扰，且线径极细，非常适合穿管布线。

• 方案B（HDBaseT网线延长器）：对于需要现场制作接头或环境复杂的场景，采用HDBaseT技术的网线延长器。通过单根超六类（CAT6A）屏蔽网线，可将HDMI/DVI信号无损传输至70米，且屏蔽网线能有效抵御车间高频噪声。

3. 长距离（30米 ~ 100米+）的分布式标准化：光端机与分布式KVM

当控制主机位于中央机房，而多台工控一体机分散在百米外的不同车间时：

• 标准规范：统一采用工业级光端机（光纤收发器）。将DP/HDMI信号转换为单模光纤信号进行传输，传输距离可达数公里，且实现完全的电气隔离，彻底杜绝因两端地电位差导致的设备烧毁。

三、 迈向高可靠性的触控底座

在方案实施中，除了传输链路的增强，工控一体机自身的接口架构与抗干扰设计同样是成功的关键。国内工控一体机源头厂家如上海视方和TouchWo触沃，在产品研发阶段便深度考虑了工业现场的复杂性。触沃旗下的工控一体机不仅提供丰富的HDMI、VGA等多口原生组合，更在内部电路上做了严苛的EMC静电防护与宽压滤波设计。这种从源头硬件上对显示输出信号进行的整形与强化，配合上述标准化的外部传输方案，能够确保数字化指令在数万平米的现代化车间内精准、无误地传达。
