上海视方：工业触摸屏直驱伺服方案与传统PLC中转方案的对比

在精密制造与高频自动化生产线中，毫秒级的响应时滞往往决定了产品的良品率。随着工业以太网总线技术的普及，传统的控制层级正面临着一场关于“效率与边界”的讨论。在需要快速响应的运动控制场景中，究竟是由工业触摸屏（HMI一体机）跨过控制器直接驱动伺服，还是延续“HMI-PLC-伺服驱动器”的经典三层架构？这不仅仅是硬件连接方式的改变，更是控制逻辑与总线带宽分配的底层重构。

传统的自动化架构中，PLC（可编程逻辑控制器）是绝对的算力与逻辑核心。HMI主要承担人机交互、参数输入与状态显示的任务，其数据流向通常是“HMI→PLC→伺服驱动器”。在这种“中转”模式下，HMI通过串口或普通的以太网协议将指令发送给PLC，PLC在自身的扫描周期内解析指令，再通过高速现场总线（如EtherCAT、Profinet）或脉冲信号驱动伺服电机。这种架构的优势在于稳定性极高，逻辑控制与运动控制界限清晰。然而，由于数据必须经过PLC的执行周期“中转”，在超高速贴片、追剪、跟随等高频响应场景下，PLC的扫描周期与通信延迟累加，可能会成为制约系统实时性的瓶颈。

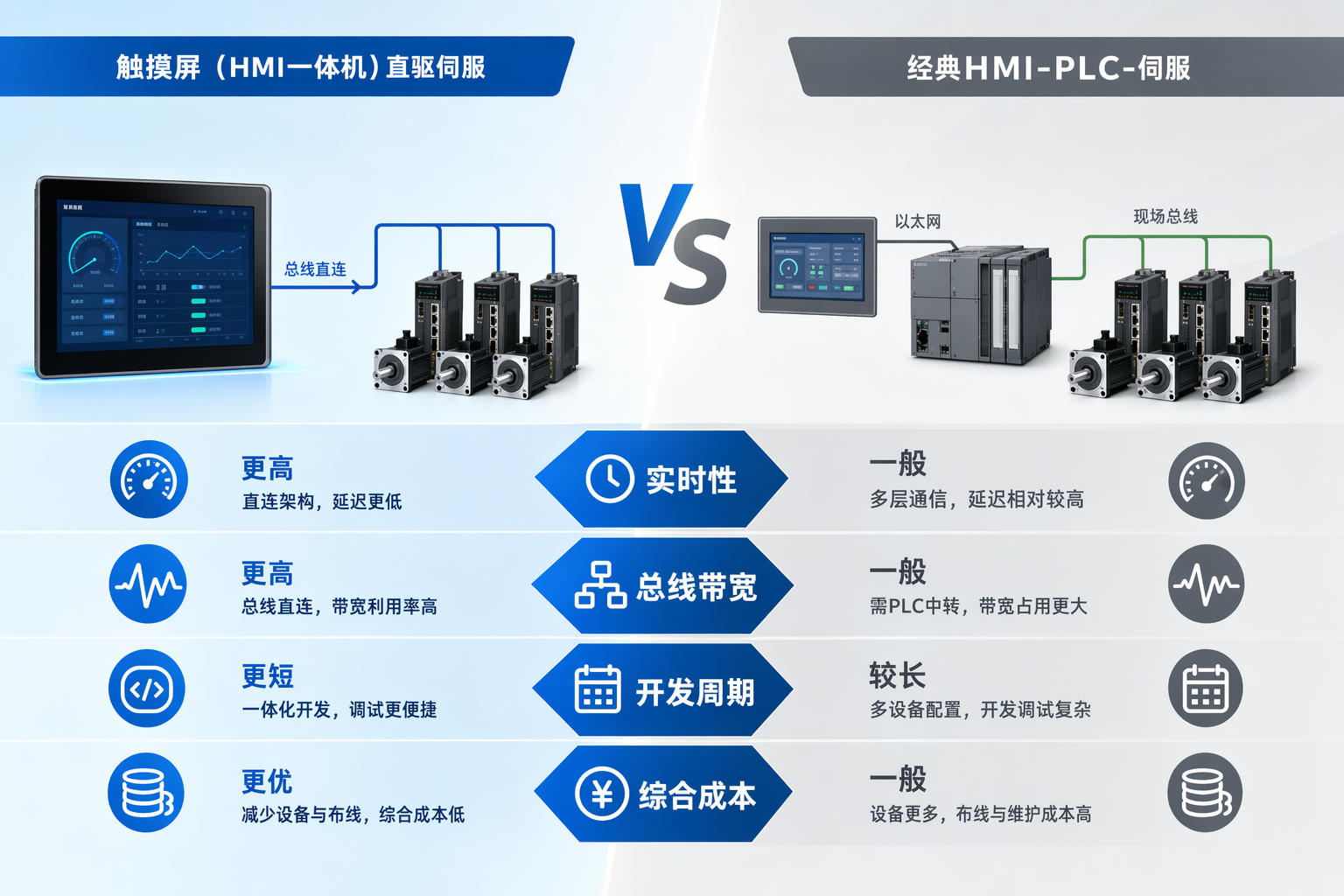

伴随着微处理器性能的飞跃，现代工业触摸屏或工控一体机正逐步具备强劲的边缘计算与软PLC能力。通过在工控一体机内嵌实时操作系统，并集成标准的高速运动控制总线主站接口，工业触摸屏直接驱动伺服的方案应运而生。在“直驱”架构下，交互层与控制层合二为一，数据流简化为“HMI（内嵌控制内核）→伺服驱动器”。

从实时性角度来看，直驱方案消除了HMI与PLC之间的通信握手时间。如果工控一体机采用了高时钟频率的处理器，并配合优化过的实时内核，其总线周期完全可以压缩至1ms以内，甚至达到500μs。对于单一轴或少轴的简单定位、定长输送等应用，这种直驱的实时性表现几乎与中继PLC无异。然而，当面对多轴联动、插补算法或高精度同步（如电子凸轮）等复杂运动控制时，通用工控系统的抖动控制通常弱于专用的硬件PLC。PLC的硬实时特性保证了即使在满负荷运转时，执行周期的偏差也在微秒级，这是直驱架构在面对极端复杂场景时需要攻克的难点。

在系统复杂度与成本方面，两种方案呈现出完全不同的走向。PLC中转方案由于硬件数量多、线束复杂，其硬件采购成本与组装工时相对较高。同时，工程师需要分别在HMI软件和PLC软件中进行两套变量的定义与绑定，后期的维护与调试成本不可忽视。相反，直驱方案省去了独立的PLC硬件，不仅大幅降低了控制柜的物理空间占用和BOM成本，更实现了数据源的“单一化”——工程师只需在同一个软件平台下完成界面设计与运动轨迹规划，减少了中间通信链路的调试工作，极大地提升了非标设备的交付速度。

这种架构的演变，正在重新定义人机交互设备在工业现场的位置。上海视方和TouchWo触沃在推动工业显示与工控一体化硬件的迭代中意识到，市场的需求正走向两极分化：在重度依赖逻辑互锁与高精度多轴同步的复杂产线中，PLC中转依然是不可动摇的刚性需求；而在追求极致空间、高性价比、中低端多轴定位或协议集成的快速响应设备中，具备强计算能力的工控一体机直驱方案，正在展现出颠覆性的应用价值。
